曲げプレート厚さ 20 ミリメートル油圧バスバー切断パンチング曲げ機
DSMX-803ESK-B スリーインワン CNC 銅バスバー加工機には、パンチング、せん断、曲げの 3 つのユニットがあります。製品機能: パンチング: 丸穴パンチング、長穴パンチング、角穴パンチング、銅棒パンチング切断：平面カット、エッジカット、R角カット曲げ：L字曲げ、U字曲げ、Z字曲げ、ねじり、平坦化、圧痕なし、ケーブルプレス、銅棒プレス、銅棒折り曲げ パンチ力:800kn、最大。 厚さ: 20mm、モーター出力: 3*5.5KW
説明
製品説明
曲げプレート厚さ 20 ミリメートル油圧バスバー切断パンチング曲げ機
DSMX-803ESK-B スリーインワン CNC 銅バスバー加工機には、次の 3 つのユニットがあります。
打ち抜き、せん断、曲げ。 パンチ力:800kn、最大。 厚さ: 20mm、モーター出力: 3*5.5KW
10大機能
パンチング/カッティング/フラットベンド/ベンド/Uベンド圧縮ケーブルエンド/エンボス加工/
バックフラット/チャンファー/ツイストベンド
技術的パラメータ
|
バスバーマシンモデル
|
DSMX-803ESK-B
|
|
|
パンチング
|
最大パンチ力(KN)
|
800
|
|
打ち抜き径範囲(MM)
|
Ø4.3-Ø36
|
|
|
最大。 厚さ (MM)
|
20
|
|
|
最大。 幅 (MM)
|
300
|
|
|
剪断/
切断 |
最大せん断厚さ(KN)
|
20
|
|
最大。 せん断幅 (MM)
|
300
|
|
|
最大。 曲げ力(KN)
|
800
|
|
|
垂直曲げ
|
最大。 厚さ (MM)
|
10
|
|
最大。 幅 (MM)
|
100
|
|
|
水平曲げ
|
最大。 幅 (MM)
|
20
|
|
最大。 幅 (MM)
|
300
|
|
|
ねじり曲げ
|
最大。 厚さ (MM)
|
20
|
|
最大。 幅 (MM)
|
200
|
|
|
アウトディメンション
|
アウトディメンション
|
2050*1600*1650
|
|
力
|
力
|
3×5.5kw
|
|
CNC の精度
|
曲げ精度
|
±1度
|
|
繰り返し曲げ精度
|
±0.3度
|
|
製品詳細
カッティングステーション(&C)
カッティングステーションはダブルコラム構造を採用しており、刃先が平らで、無駄がなく、バリや崩れがありません。
パンチステーション(&P)

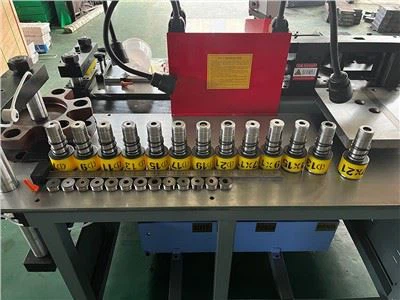

パンチング金型は cr12moV 材料で作られており、タレットパンチング構造と 6 つの金型一体型ターンテーブルを備えており、金型の同心度が向上し、耐用年数が長くなり、金型交換時間を節約できます。 位置決め方法はスケール、位置決めニードル、レーザー、サンプルパンチの4種類があり、量産時の時間短縮と省力化を実現します。
パンチング金型は cr12moV 材料で作られており、タレットパンチング構造と 6 つの金型一体型ターンテーブルを備えており、金型の同心度が向上し、耐用年数が長くなり、金型交換時間を節約できます。 位置決め方法はスケール、位置決めニードル、レーザー、サンプルパンチの4種類があり、量産時の時間短縮と省力化を実現します。
ベンディングステーション(&B)
輸入されたPLC数値制御システムとクローズド曲げモードを採用し、曲げプロセスがより正確になり、銅棒のピックアンドプレースがより便利になります。 メモリリザーブ機能により、処理データを取り出して再利用できます。 インチ調整機能も付いており、曲げた後の角度調整が必要な場合に便利です。
輸入されたPLC数値制御システムとクローズド曲げモードを採用し、曲げプロセスがより正確になり、銅棒のピックアンドプレースがより便利になります。 メモリリザーブ機能により、処理データを取り出して再利用できます。 インチ調整機能も付いており、曲げた後の角度調整が必要な場合に便利です。
& CNC Siemens PLC システムを採用
1. カラースクリーンをタッチすると、一般的な曲げパラメータを保存できます
2.銅バスバーの厚さと幅を入力するだけで、バスバーマシンが自動的に動作します。
3. データを保存し、メモリの電源をオフにします
4.多言語システム: バスバーマシンは英語、スペイン語、ポルトガル語、ロシア語などをサポートします。
製品サンプル
DESG バスバー加工機のサンプル表示:
主な機能は、さまざまな仕様の銅およびアルミニウムのバスバーを加工することです。
主な機能は、さまざまな仕様の銅およびアルミニウムのバスバーを加工することです。
親戚による操作部、銅・アルミバスバー等のあらゆる加工が可能
素早く簡単に、シャーリング/カット パンチング(丸穴・長穴)、平/
水平曲げ、垂直曲げ曲げ U曲げ、エンボス平押し、ケーブルをツイスト
コネクタ加工等多機能CNCバスバー加工機バスバー曲げ機。
製品の用途
主に、ハイバー、バー、バーなどのさまざまな種類の銅およびアルミニウムバーの加工に使用されます。
低圧開閉装置、電気スイッチ、シャーシキャビネット、変電所、変圧器、
大型バスダクト等銅用3連CNCバスバー切断パンチングベンディングマシン。
曲げプレート厚さ 20 ミリメートル油圧バスバー切断パンチング曲げ機
会社概要
済南徳尚CNC設備有限公司はバスバー加工の専門メーカーです
機械、銅およびアルミニウムの列加工機、バスウェイ加工装置。
15 年の生産経験、成熟した技術、高生産量、短納期、
保証されたアフターサービス。 当社の製品は ISO9001 および CE 品質証明書を取得しており、
お客様の注文をエスコートするためのSGS認証。 同時に、DESG は OEM または
ODM注文の場合、最小注文数量は1セットです。 DESG の製品カテゴリには次のものが含まれます。
スリーインワンバスバー加工機、モバイルバスバー加工機、バスバーツール
などの機器を取り揃えており、最適な機械を選びやすくなっています。
当社の設備はアルミニウム製造に関するお客様の要件を満たすことができます。
銅バスバーのすべてのアプリケーション シナリオが必要です。 加工精度は最高です
装置の重要な特性、DESG マシンは切断、パンチングにおいて非常に正確です。
特に曲げは、このタイプの機械のユーザーが正確に行う精度の要素です。
探しています。 DESG は、中国で有名なバスバー機械メーカーの 1 つです。 そのバスバー
機械製品は、バスバー加工機械、高電圧および低電圧開閉装置、
変電所、バス道路、橋、電気スイッチ、通信機器、家庭用電化製品、
造船、OA機器、エレベーター製造、キャビネット製造、
その他電化製品 完全製造。 現在、DESG はさらに増加することを望んでいます。
市場シェアや製品売上高の向上に貢献しており、長期的かつ安定した協力関係を構築したいと考えています。
協力に興味のあるエージェントと。 DESG は世界中の顧客のニーズに応え、
当社の専門エンジニアがいつでもお客様に技術サポートを提供できます。
主要市場
バスバー加工機構のメーカーSERVING THE WORL
製品包装
輸出入標準木箱包装、燻蒸・防錆処理なし.
よくある質問
1.支払い条件は何ですか?
40% T/T デポジット、60% の残高は、準備が整った後にロードする前に支払われます。
2.納期はどれくらいですか?
入金後15営業日以内。
3. 電源は何ですか?
あなたの国の電源に応じてカスタマイズできます。
4. 最小注文数量はいくらですか?
一組。
5. 機械のラベルや説明書はすべて英語ですか?
はい。 機械のラベルやマニュアル本には英語で表記されています。
6. 他にどのようなバスバー加工関連機械を提供していますか?
複数のオプションを提供します。
バスバー巻線機、バスバー面取り機、銅板レベリング機、ポータブルバスバー加工機、バスバー切断工具、バスバー曲げ工具、バスバー穴あけ工具、油圧ポンプ、ハンドポンプなど
