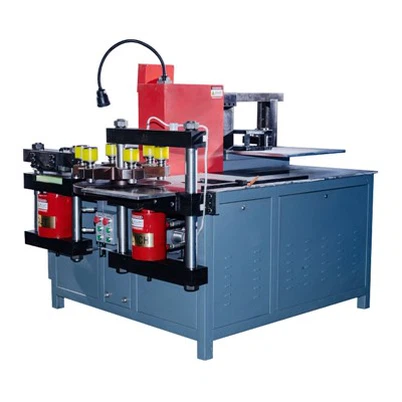

3 in 1バスバーパンチベンディング切断機

3 in 1バスバーパンチベンディング切断機
モデル：DSCNC-50zps
自動ポジショニングバスバー処理機、4つのサーボモーター、3つのポンプ、3つのステーション、
パンチング|せん断|自動位置決めCNCシステムを備えた3つのステーションを曲げます
◆せん断ユニット：二重列構造、上下のナイフが垂直に並列に設置され、切断は滑らかでburr - free;サーボモーターとPLC自動制御、正確かつ効率的。
◆パンチングユニット：6 -位置延性鉄のターンテーブル、CNCサーボオートマチックポジショニング、タッチスクリーン設定穴の間隔、xy軸インテリジェント調整、高-精度フリーマーキング。
◆曲げユニット：直感的なインターフェイス、安定したパフォーマンスと簡単な操作、高い曲げ精度、強い再現性、パラメーターメモリ機能、簡単なワークピース処理。



曲げユニット用のサーボストッパー

せん断ユニットのサーボストップ

パンチングストップサーボストップxy軸

◆Siemens PLCコンピューティングシステムの採用：システムは、PLCと変位センサーの間の実際の-時間コラボレーションを介して閉じた-ループ制御メカニズムを形成し、±0.1mm以内の曲げ精度誤差を制御できます。同時に、機器はインテリジェントアルゴリズムに-を構築しました。これにより、処理要件に応じて最適な切断長、曲げ角度、曲げポイント座標を自動的に計算でき、データ収集からのプロセス全体の自動化、実行制御までの自動化、処理効率、および完成品の資格率が大幅に改善されます。

DSCNC - 50 ZPS機器パラメーターの詳細（3 in 1バスバーパンチベンディングカッティングマシン）

1。パンチング関数
DSCNC - 50 ZPS機器には強力なパンチ機能があり、その最大パンチング力は500 kNに達する可能性があります。この関数でサポートされているパンチング範囲は、直径4.3 mmから36 mmです。加工の厚さの場合、最大16 mmを処理でき、処理幅の上限は260 mmです。
2。せん断関数
せん断に関しては、機器の最大せん断力は800 kNであり、高-強度せん断タスクに対処できます。その最大せん断の厚さと幅はそれぞれ16 mmと260 mmであり、さまざまなサイズのバスバーのせん断ニーズを満たすことができます。
3。曲げ関数
曲げ関数も優れており、最大曲げ力は500 kNで、最大曲げ幅と厚さは260 mmと16 mmで、バスバーで正確で強力な曲げ操作を実現できます。
4。機器の全体的なパラメーター
外観の仕様：機器の全体的なサイズは2100 mm×1710 mm×1670 mmで、中程度のスペースが占められています。
電源構成：3x 5.5 kWモータードライブを採用しています。機器には、正確な動作を確保するために4つのサーボシステムが装備されています。
重量と電源：マシン全体の重量は2350 kgで、安定性が強い。電源電圧は、異なる電力環境に適した380V、220V、415V（カスタマイズ可能）をサポートします。
5。各軸の有効なストローク
プレス軸：スタンピングY軸の有効なストロークは1200 mmで、スタンピングX軸の有効なストロークは2200 mmです。
せん断軸：せん断x軸の有効なストロークは1200 mmです。
曲げ軸：曲げ停止ストロークは1000 mmで、さまざまなプロセスに十分な動作スペースを提供します。
上記では、機器のさまざまなパラメーターを詳細に紹介します。デバイスの操作手順、適用可能なシナリオ、その他の情報について詳しく知りたい場合は、お気軽にお知らせください。

曲げサンプル（さまざまな形状）

パンチは穴を継続的にパンチすることができます

サンプルの切断（滑らかで平ら）

当社の機器には、Busbar処理機のさまざまなモデルが含まれています。DSMX-303シリーズ、DSMX-503シリーズ、DSMX-803シリーズ。興味がある場合は、お気軽にご相談ください。

3 in 1バスバーパンチベンディングカッティングマシン、より多くの製品を知りたい、ご相談ください！
