バスバー処理機
DESGは、Busbar Processing Machinesの生産を専門としています。この機器は、3ポンプの4ステーションCNCバスバー処理マシン、2つのスタンピングユニット、切断、4ユニットの統合マシンの曲げ、各加工ユニットが互いに干渉することなく同時に動作できる、高い作業効率を備えています。
説明
技術的なパラメーター
バスバー処理機器は、パンチングせん断と曲げ機能を統合します。優れたパフォーマンスパラメーターを使用すると、さまざまな金属処理タスクを効率的に完了できます。機械の製造、板金加工、その他の分野で広く使用されており、生産効率と加工品質に二重の保証を提供しています。
主な技術パラメーター：dsmx -504 esk
＃パンチング関数
最大パンチング力：500KN、高強度パンチング要件を満たす強力な力
パンチング直径範囲：φ4。3-φ36、さまざまな仕様および処理要件に適しています
パンチング幅：260mm、大規模なワークピースを処理できます
パンチングの厚さ：16mm、厚い銅とアルミニウムのバーを簡単に扱う
＃せん断機能
最大せん断力：800kn、銅およびアルミニウムバーのせん断操作の効率的な完了
最大せん断幅：260mmは、大規模なワークピースをサポートします
最大せん断の厚さ：16mm、厚い銅とアルミニウムのバーのせん断を簡単に処理する
＃曲げ関数
最大曲げ力：500kn、複雑な曲げタスクの滑らかな完了を保証する
最大曲げ幅：260mm、大規模な曲げのニーズを満たす
最大曲げ厚：16mm、厚い銅とアルミニウムの材料に適しています
＃寸法：1925×1560×1490mm、コンパクトデザインはスペースを節約します
＃モーターパワー： 3×5.5kW、安定した出力を提供します
＃マシンの重量：2115kg、安定した信頼性の高い操作を確保します
＃曲げの精度：±1の程度、加工部品の高精度を確保します
＃繰り返し曲げ精度：±0。3度、高精度バッチ生産を達成します
＃電源要件：380V、220V、415Vおよびその他の電圧のカスタマイズをサポートし、さまざまな消費電力環境に適応します。
バスバー処理機器は、スタンピング、せん断、曲げ機能を統合します。優れたパフォーマンスパラメーターを使用すると、さまざまな金属処理タスクを効率的に完了できます。機械の製造、板金加工、その他の分野で広く使用されており、生産効率と加工品質に二重の保証を提供しています。
製品機能
この3ポンプの4ステーションCNCバスバー処理マシン機器は、4つのユニットの同時動作でブレークスルーを達成しました。 2つのパンチングユニット、切断ユニットと曲げユニットは調整で動作します。これにより、各プロセスが互いに干渉しないようにしながら、生産効率が向上し、会社の配送サイクルが大幅に短くなります。その中で、曲げユニットはPLC CNCシステムを採用して、曲げ精度角をより正確に制御します。
＃パンチングユニット - 精度と効率のモデル：
タレットパンチ構造：500knの超高圧油圧システムを装備したタレットカビ排出システムは、延性鉄によって精密鋳造されており、6ホールと8ホールのモジュラー設計には優れた耐摩耗性と超長いサービス寿命があります。金型精度保持率は98％を超え、交換プロセスは3分以内に簡素化され、ダウンタイムの損失が大幅に削減されます。

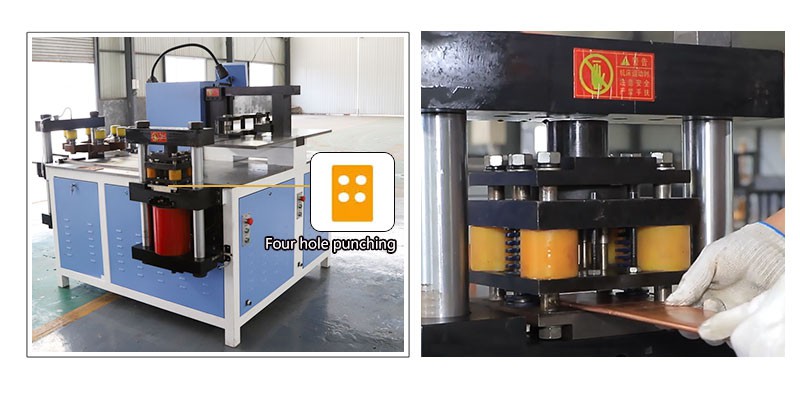

＃フォーホールパンチング処理テクノロジー：
革新的な4穴の同期パンチユニットである単一のストロークは、従来のシングルホール機器よりも効率的な4つの穴の処理を完了できます。これは、銅バーの迅速な処理に特に適しており、流通キャビネットバスバー生産の分野の生産サイクルを大幅に短縮します。
＃インテリジェントな双方向ポジショニングシステム：
ブレークスルーX\/Y軸の機械的双方向の位置決め装置が追加され、レーザー支援キャリブレーションとセンサーフィードバックテクノロジーが統合されます。オペレーターは、退屈なクロスライン図面と事前パンチプロセスを実行する必要はありません。システムは、ホール位置の正確な位置を自動的に完了し、±0 1mm内のパンチング位置エラーを制御し、同時に処理効率と降伏率を改善します。
＃PLC数値制御システム：
銅のバスバー曲げユニットには、±0。5度の精度を持つPLC数値制御システムが装備されており、英語やロシア語などの多言語命令をサポートし、最小厚さ3mmと幅20mmの銅バスバーを処理できます。
便利な操作：カラータッチスクリーンを装備して、一般的に使用される曲げパラメーターを保存できます。銅バスバーの厚さと幅に入った後、バスバーマシンは自動的に実行されます。
データセキュリティ：データストレージと電源オフメモリ機能があります。
製品の型とサンプル
銅とアルミニウムのバスバー処理を専門としており、さまざまな仕様の材料を柔軟に処理できます。銅とアルミニウムのバーの場合、さまざまなアプリケーションシナリオのニーズを満たすために、切断、丸い穴\/長い丸い穴のパンチ、曲げ、曲げなど、さまざまな処理手順を正確に完了できます。
機器は金型を置き換えることができ、平坦化、ねじれ、プレスケーブルコネクタなどの銅ロッドの特別な処理技術を簡単に実現できます。基本処理から複雑なプロセスまで、機器を変更する必要はありません。シンプルな金型置換を通じて、効率的で便利なワンストップ銅およびアルミニウムの材料加工サービスを提供できます。
バスバーの加工機、もっと多くの製品を知りたい、ご相談ください！
