3 in 1 自動位置決め CNC 銅バスバーマシン

製品名:CNC自動位置決めバスバーマシン、材料ブロッキング用の4つのサーボモーター、3つのポンプ、3つのワークステーション、パンチング、せん断、曲げ用の自動位置決めCNCシステムを装備した3つのワークステーション、電圧:380V/220V/415V (カスタマイズ可能)、モーター出力3 X5.5 KW、最大せん断力(KN):800

お問い合わせを送る

説明

製品説明

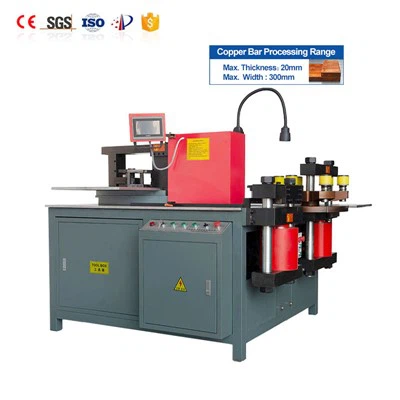

3 in 1 自動位置決め CNC 銅バスバーマシン

この機械には、打ち抜き、せん断、曲げの 3 つの加工ステーションが装備されています。

3つの独立した油圧システムを備え、パンチング、せん断、

曲げステーションは同時に動作できます。

3 In 1 Busbar Machine automatic Busbar Machine

Servo Positioning Punching Busbar Machine

● パンチングモード

（１）異なる座標の複数の不規則なパンチ穴を設定し、座標を直接入力する

（2）1穴、2穴、4穴など複数のテンプレートを設定し、テンプレートを直接適用するのが簡単かつ効率的になります。

Servo Positioning Cutting Busbar Machine

● カットモード

（１）同じ長さにして複数枚を切る

（２）異なる長さを設定し、複数のピースや異なる長さの単一のピースを切断します。

Servo Positioning Bending Busbar Machine

● 曲げモード

（１）ユーザーインターフェースは直感的でわかりやすい。

（2）安定した性能と簡単な操作。（3）高い曲げ精度と優れた操作再現性。このシステムは操作が簡単で直感的であり、すべてのパラメータのメモリ機能を備えています。指示に正しく従うだけで、さまざまなワークピースの加工を簡単に完了できます。

技術的パラメータ

機能性	ユニット	DSCNC-50ZPS
パンチング加工	最大パンチ力（KN）	500
	パンチング範囲（㎜）	ф 4.3~ф 36
	最大厚さ（mm）	16
	最大幅（mm）	260
せん断加工	最大せん断力（KN）	800
	最大厚さ（mm）	16
	最大幅（mm）	260
曲げ加工	最大曲げ力（KN）	500
	最大幅（mm）	260
	最大厚さ（mm）	16
全体寸法	んん	210017101670
モーターパワー	クウェ	3×5.5KW
機械重量	KG	2350キロ
電力要件	V/F	380V、220V、415V カスタマイズ可能
サーボの数	セット	4
パンチングY軸有効ストローク	んん	1200mm
パンチングX軸有効移動量	んん	2200mm
せん断X軸有効移動	んん	1200mm
曲げ停止ストローク	んん	1000mm

製品詳細

★パンチングユニット
①6金型一体型ターンテーブルを採用（金型取付穴は加工済み）

高精度のCNC加工センターによる。

②使用中は金型を頻繁に交換する必要がないため、作業効率が向上します。

③ワーク表面に凹みがない。

④タッチ操作可能な自動位置決め用CNCサーボシステムを搭載

必要な掘削距離とピッチを画面上で設定し、自動的に調整します。

Y軸とX軸の位置により、マーキングを必要とせずに高精度の穴あけを実現します。

⑤パンチングCNCタッチスクリーンは、パンチングサイズパラメータの複数のセットを保存することができます。

システムは編集したパンチ穴のサイズパラメータを保存できます。次回同じ

ワークピースが処理されると、それ以上編集せずに直接呼び出すことができます。

★カッティングユニット
①ダブルコラム・ダブルブレードシャー構造を採用。

②上下のナイフは垂直かつ平行に設置されており、

刃先は平らでバリがなく、無駄がありません。

③切断ステーションはサーボを介して切断ブロックのサイズを自動的に制御します。

モーターとPLCを搭載しており、便利で効率的です。

★曲げユニット
①金型の組み換えにより水平曲げと垂直曲げを完成する。

②曲げ角度と銅棒とアルミ棒の厚さを入力して

角度曲げ加工を行います。

③シーメンスPLC制御システムを採用し、高い曲げ精度を実現。

④曲げ加工ステーションの左側にはCNCサーボシステムが装備されている

自動位置決め用（要件に応じてオプション）。

タッチスクリーンで曲げ距離と角度を入力すると、X軸が自動的に

曲げ角度のCNC油圧制御のための位置決めY軸を調整します。

マーキング不要で高精度な曲げ加工を実現します。

⑤曲げCNCタッチスクリーンは、曲げサイズの複数のセットを保存できます

パラメータを設定し、システムは編集した曲げサイズパラメータを保存することができる。

次回使用する際に、編集する必要はありません。

★PLC制御
①シーメンスの完全なコンピューティングシステムを採用し、CNC制御は以下によって実現されます。

PLCと変位センサーの連携により、曲げ精度が向上します。

装置は切断長さ、曲げ角度、曲げ角度を自動的に計算します。

ポイント、作成。

製品サンプル

主な機能は、さまざまな仕様の銅およびアルミニウムバスバーを加工することです。

相対操作ユニットにより、銅やアルミのバスバーに様々な加工を施すことができます

せん断・切断・打ち抜き（丸穴・長穴）など、素早く簡単に

平面曲げ、垂直曲げ、U曲げ、エンボス加工、平面プレス、ねじり加工

ケーブルコネクタ加工等多機能CNCバスバー加工機バスバー

曲げ加工機。

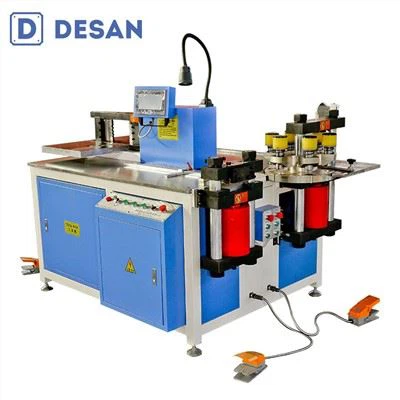

3 in 1 自動位置決め CNC 銅バスバーマシン

製品の適用範囲

このスイッチギアに使用される3in1多機能銅バスバー加工機

スイッチギア、電気制御盤、高電圧および低電圧の製造に広く使用されています

配電装置、変電所、変圧器、電気スイッチ、造船、電動エレベーター

製造、電気キャビネット製造、配電システム製品製造。

Busbar Processing Machine Used For Cabinet Manufacturing
