(1) 異なる座標を持つ複数の不規則なパンチ穴を設定し、座標を直接入力します
（2）1穴、2穴、4穴など複数のテンプレートを設定し、テンプレートを直接適用するのが簡単かつ効率的になります。

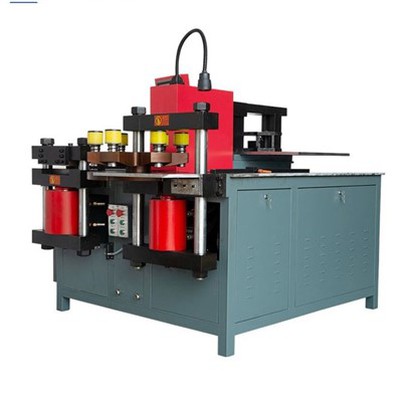

自動位置決めCNCバスバー切断パンチング曲げ機
バスバーの曲げ、切断、打ち抜きの3つの機能を統合した専門的な生産用バスバー加工機。スリーインワンバスバーマシンとも呼ばれます。多機能、高精度、高効率という特徴があります。バスバーマシンの各ユニットにはCNC制御システムを装備することができ、ニーズに応じてカスタマイズできます。オペレーターは必要な曲げ角度パラメータ、打ち抜きパラメータ、切断パラメータなどを設定できるため、バスバー生産の効率と精度が大幅に向上します。このバスバー加工機は、最大サイズ16mm（厚さ）* 260mm（幅）のバスバーを加工できます。
説明
製品説明
自動位置決めCNCバスバー切断パンチング曲げ機
この機械には、パンチング、せん断、
3つの独立した油圧システムを備え、
パンチング、せん断、曲げの各ステーションは同時に作動します。パンチング
ステーションはサーボモーターとPLCを介してパンチング座標を制御し、
多孔質ワークピースの連続位置決めとパンチングは効率的で
正確です。カッティングステーションは、カッティングブロックのサイズを自動制御します。
サーボモーターとPLCを搭載し、便利で効率的です。曲げステーションは
サーボモーターを介して曲げ長さを制御し、材料の詰まりを自動的に検出します。
位置、および複数の角度と曲げ位置を特定するプログラムを実現できます。
● パンチングモード
● カットモード
（１）同じ長さにして複数枚を切る
（２）長さを変えて複数枚や長さの異なる一枚をカットします。
● 曲げモード
（１）ユーザーインターフェースは直感的でわかりやすい。
（２）安定した性能と簡単な操作
（3）曲げ精度が高く、操作の再現性も良好です。このシステムは操作が簡単で直感的であり、すべてのパラメータを記憶する機能があります。指示に正しく従うだけで、さまざまなワークピースの加工を簡単に完了できます。
技術的パラメータ
|
機能性
|
ユニット
|
DSCNC-50ZPS
|
|
パンチング加工 |
最大パンチ力（KN）
|
500
|
|
パンチング範囲（㎜）
|
ф 4.3~ф 36
|
|
|
最大厚さ（mm）
|
16
|
|
|
最大幅（mm）
|
260
|
|
|
せん断加工 |
最大せん断力（KN）
|
800
|
|
最大厚さ（mm）
|
16
|
|
|
最大幅（mm）
|
260
|
|
|
曲げ加工 |
最大曲げ力（KN）
|
500
|
|
最大幅（mm）
|
260
|
|
|
最大厚さ（mm）
|
16
|
|
|
全体寸法
|
んん
|
2100*1710*1670
|
|
モーターパワー
|
クウェ
|
3×5.5KW
|
|
機械重量
|
KGさん
|
2350キロ
|
|
電力要件
|
V/F
|
380V、220V、415V カスタマイズ可能
|
|
サーボの数
|
セット
|
4
|
|
パンチングY軸有効ストローク
|
んん
|
1200ミリメートル
|
|
パンチングX軸有効移動量
|
んん
|
2200ミリメートル
|
|
せん断X軸有効移動
|
んん
|
1200ミリメートル
|
|
曲げ停止ストローク
|
んん
|
1000ミリメートル
|
製品詳細
★パンチングユニット
①6金型一体型ターンテーブルを採用（金型取付穴は
高精度のCNC加工センター。
②使用中は金型を頻繁に交換する必要がないため、作業効率が向上します。
③ワーク表面に凹みがない。
④タッチ操作で自動位置決めできるCNCサーボシステムを搭載
必要な掘削距離とピッチを画面上で設定し、自動的に調整します。
Y軸とX軸の位置により、マーキングを必要とせずに高精度の穴あけを実現します。
⑤パンチングCNCタッチスクリーンは、パンチングサイズパラメータの複数のセットを保存することができます。
システムは編集したパンチ穴のサイズパラメータを保存できます。次回同じ
ワークピースが処理されると、それ以上編集せずに直接呼び出すことができます。
★カッティングユニット
①ダブルコラム・ダブルブレードシャー構造を採用。
②上下のナイフは垂直かつ平行に設置されており、
刃先は平らでバリがなく、無駄がありません。
③切断ステーションはサーボを介して切断ブロックのサイズを自動的に制御します。
モーターとPLCを搭載しており、便利で効率的です。
★曲げユニット
①金型の組み換えにより水平曲げと垂直曲げを完成する。
①金型の組み換えにより水平曲げと垂直曲げを完成する。
②曲げ角度と銅棒、アルミ棒の厚さを入力し、角度曲げ加工を行います。
③シーメンスPLC制御システムを採用し、高い曲げ精度を実現。
④曲げステーションの左側には、自動曲げのためのCNCサーボシステムが装備されています。
位置決め（要件に応じてオプション）。曲げ距離と
タッチスクリーンを介して角度を入力すると、X軸は自動的に位置を調整し、Y軸は
曲げ角度をCNC油圧制御し、高精度な曲げ加工を実現
マーキングの必要はありません。
⑤曲げCNCタッチスクリーンは、曲げサイズパラメータの複数のセットを保存することができます。
システムは編集した曲げサイズパラメータを保存し、それ以上編集せずに次回使用することができます。
★PLC制御
①シーメンスの完全なコンピューティングシステムを採用し、CNC制御は以下によって実現されます。
①シーメンスの完全なコンピューティングシステムを採用し、CNC制御は以下によって実現されます。
PLCと変位センサーの連携により、曲げ精度が向上します。
装置は切断長さ、曲げ角度、曲げ位置を自動的に計算し、
製品サンプル
自動位置決めCNCバスバー切断パンチング曲げ機
主な機能は、さまざまな仕様の銅およびアルミニウムのバスバーを加工することです。
相対操作ユニットにより、銅やアルミのバスバーに様々な加工を施すことができます
せん断・切断・打ち抜き（丸穴・長穴）など、素早く簡単に
平面曲げ、垂直曲げ、U曲げ、エンボス加工、平面プレス、ねじり加工
ケーブルコネクタ加工等。多機能CNCバスバー加工機、バスバー曲げ機。
製品の適用範囲
このスイッチギアに使用される3in1多機能銅バスバー加工機
スイッチギア、電気制御盤、高電圧および低電圧の製造に広く使用されています。
配電装置、変電所、変圧器、電気スイッチ、造船、電動エレベーター
製造、電気キャビネット製造、配電システム製品製造。
会社概要
済南徳尚CNC設備有限公司はバスバー加工の専門メーカーです
機械、銅およびアルミニウム列加工機械、およびバスウェイ加工装置。
15年の生産経験、成熟した技術、高い生産量、迅速な納品、そして
アフターサービス保証。当社の製品はISO9001およびCE品質証明書とSGSを取得しています。
顧客の注文を護衛するための認証。同時に、DESGはOEMまたはODMも受け入れています。
注文の最小注文数量は1セットです。DESGの製品カテゴリには、3in1が含まれます。
バスバー加工機、モバイルバスバー加工機、バスバーツール、その他の種類の
機器、ユーザーが自分の仕事に最も適した機械を選択するのを容易にするため、
設備はアルミニウムの製造とすべてのアプリケーションに対する顧客の要件を満たすことができます
銅バスバーのシナリオが必要です。加工精度は最も重要な特性です
設備の整ったDESGマシンは、切断、打ち抜き、特に曲げ加工において非常に正確です。
これはまさにこのタイプのマシンのユーザーが求めている精度の要素です。DESG
は中国で有名なバスバーマシンメーカーの一つです。そのバスバーマシン製品は
バスバー加工機械、高電圧および低電圧スイッチギア、変電所などで広く使用されています。
バスウェイ、橋梁、電気スイッチ、通信機器、家電製品、造船、
オフィスオートメーション機器、エレベーター製造、キャビネット製造、その他の電気機器
家電製品の製造を完了します。現在、DESGは市場シェアをさらに拡大し、
代理店との長期的かつ安定した協力関係の構築を目指しています。
協力に関心のある方々。DESGは世界中のお客様のニーズを満たすことができ、当社の専門家は
エンジニアはいつでも顧客に技術サポートを提供することができます。
製品包装
標準的な輸出入用木箱に梱包されており、燻蒸処理は施されておらず、防錆処理が施されています。
自動位置決めCNCバスバー切断パンチング曲げ機
